Dávkovač farbiva DFT5
Dávkuje farebné koncentráty alebo aditíva vo forme granúl do vstrekovacích lisov a extrudérov. Nahrádza dávkovač DFT4. Má rozšírené niektoré funkcie.
DFT5
  • zabezpečí presné dávkovanie farebných koncentrátov
  • presnosť lepšia ako 2% z nastavenej hodnoty
  • štandardne 9litrová násypka s kapacitným snímačom
  • kapacitný snímač s nastaviteľnou citlivosťou
  • jednoduché čistenie
  • zmena farebného odtieňu v priebehu niekoľkých minút
  • vhodný pre pripojenie k vstrekolisom, extrudérom a vyfukovacím linkám na fľaše
  • mikroprocesorové riadenie
  • zvuková signalizácia úbytku farebného koncentrátu v násypke
  • vstupný signál - bezpotenciálový kontakt spínaný vstrekolisom
  • násypka z oceľového plechu
  • napájanie 230 VAC; 50 Hz; príkon 25 VA
  • hmotnosť 11kg
  • príslušenstvo:
    • dávkovacie valce -turnikety podľa max. dávkovaného množstva
    • oddelenie vstupu - relé
    • stojan na upevnenie dávkovača STMC10 alebo STB50.

Dávkovač je otočne upevnený na čape, po otočení je možná kalibrácia dávkovača alebo vysýpanie farebného koncentrátu z násypky (pozri obr.).

Vyrábame tri základné varianty dávkovačov farbiva DFT5, ktoré sa líšia softvérovým vybavením a príslušenstvom:

DFT5-1
  • dávkovač farebných koncentrátov pre vstrekolisy
  • mikroprocesorové riadenie s možnosťou nastavenia:
    • dávkované množstvo
    • rýchlosť dávkovania
  • spustenie dávkovacieho cyklu -nábehová hrana signálu
  • pracovný cyklus -zadanou rýchlosťou vykoná turniket zadaný počet otáčok
DFT5-2
  • dávkovač farebných koncentrátov pre exrudéry
  • mikroprocesorové riadenie s možnosťou nastavenia:
    • rýchlosť dávkovania
  • spustenie dávkovacieho cyklu -úroveň signálu
  • pri aktívnom vstupe dávkuje nastavenou rýchlosťou
DFT5-3
  • dávkovač pre exrudéry so snímačom otáčok extrudéra
  • mikroprocesorové riadenie s možnosťou nastavenia:
    • pomeru otáčok turniketu a extrudéra
  • spustenie dávkovacieho cyklu - nábeh otáčok extrudéra
  • pri zmene otáčok extrudéra riadenie zmení otáčky turniketu

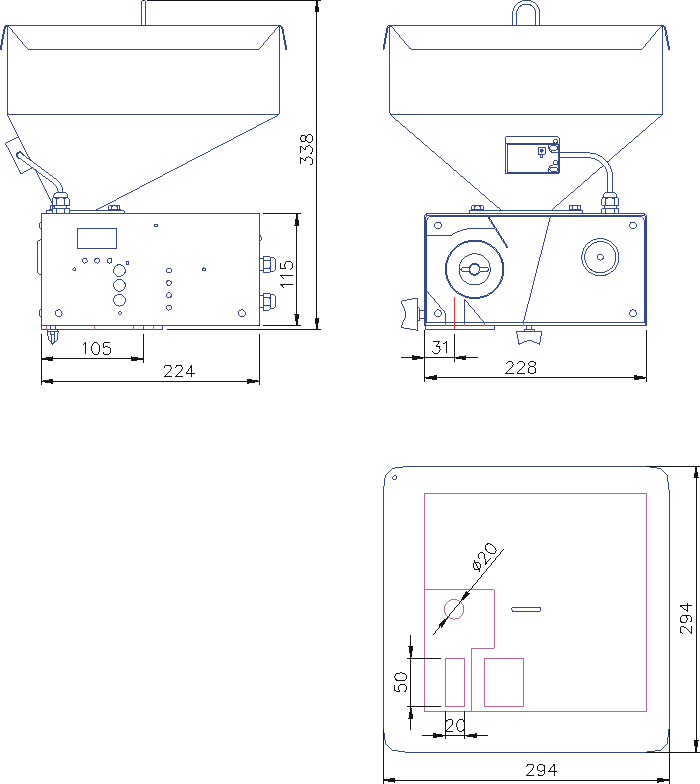

Rozmery DFT5 s 9 litrovou násypkou:



DFT5


Spôsoby upevnenia dávkovača:

STMC10 Stojan STMC10 + držiak DRMC10

na jeden stojan je možné upevniť 1 alebo 2 dávkovače

na jeden stojan je možné upevniť max. 3 dávkovače

každý dávkovač vyžaduje držiak DRMC10



STB50 Stojan STB50

na stojan je možné upevniť jeden dávkovač





Upevnenie na kužeľovú násypku

držiak šikmý





Upevnenie na valcovú násypku

držiak rovný
